Digital input

Vad du lärde dig

Träff 3 i konkreta byggstenar:

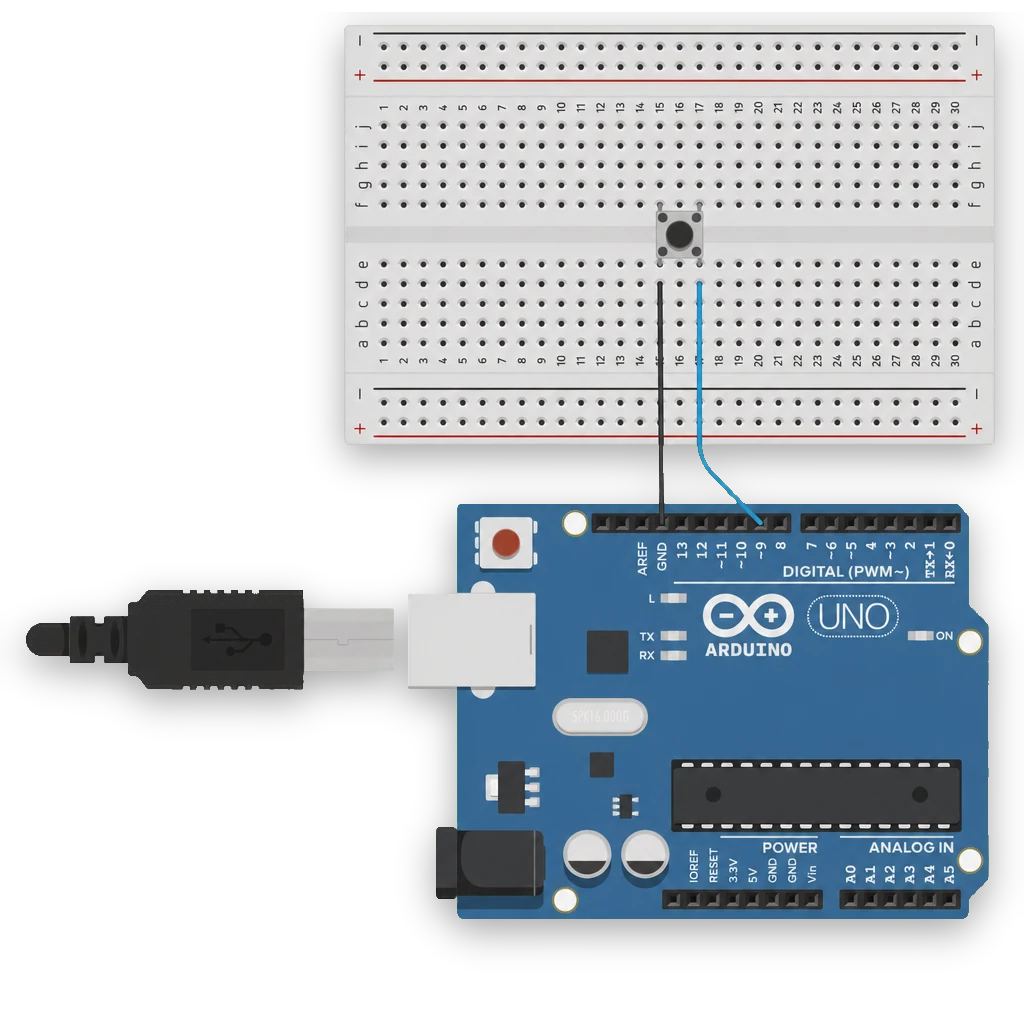

Knappkretsen

Två ben från knappen — ett till pin 9, ett till GND. Ingen extern pulldown-resistor behövs; pinMode(knappPin, INPUT_PULLUP) bygger in en mjuk dragning till 5 V inuti Arduinon. När knappen trycks kortsluts pinnen till GND, läsningen blir LOW.

const int knappPin = 9;

void setup() {
  pinMode(knappPin, INPUT_PULLUP);
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  if (digitalRead(knappPin) == LOW) {
    // knappen tryckt (LOW eftersom INPUT_PULLUP — andra benet drar till GND)
    digitalWrite(LED_BUILTIN, HIGH);
  } else {
    digitalWrite(LED_BUILTIN, LOW);
  }
}

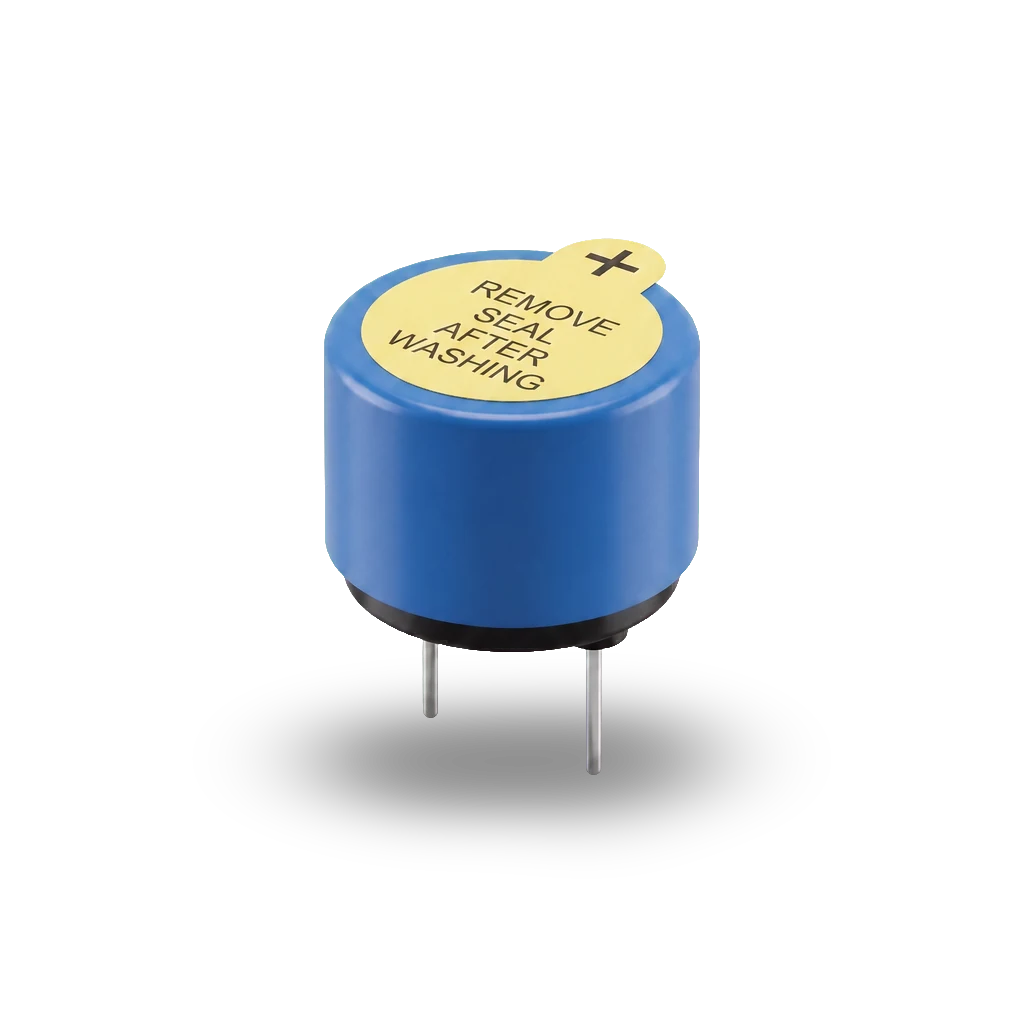

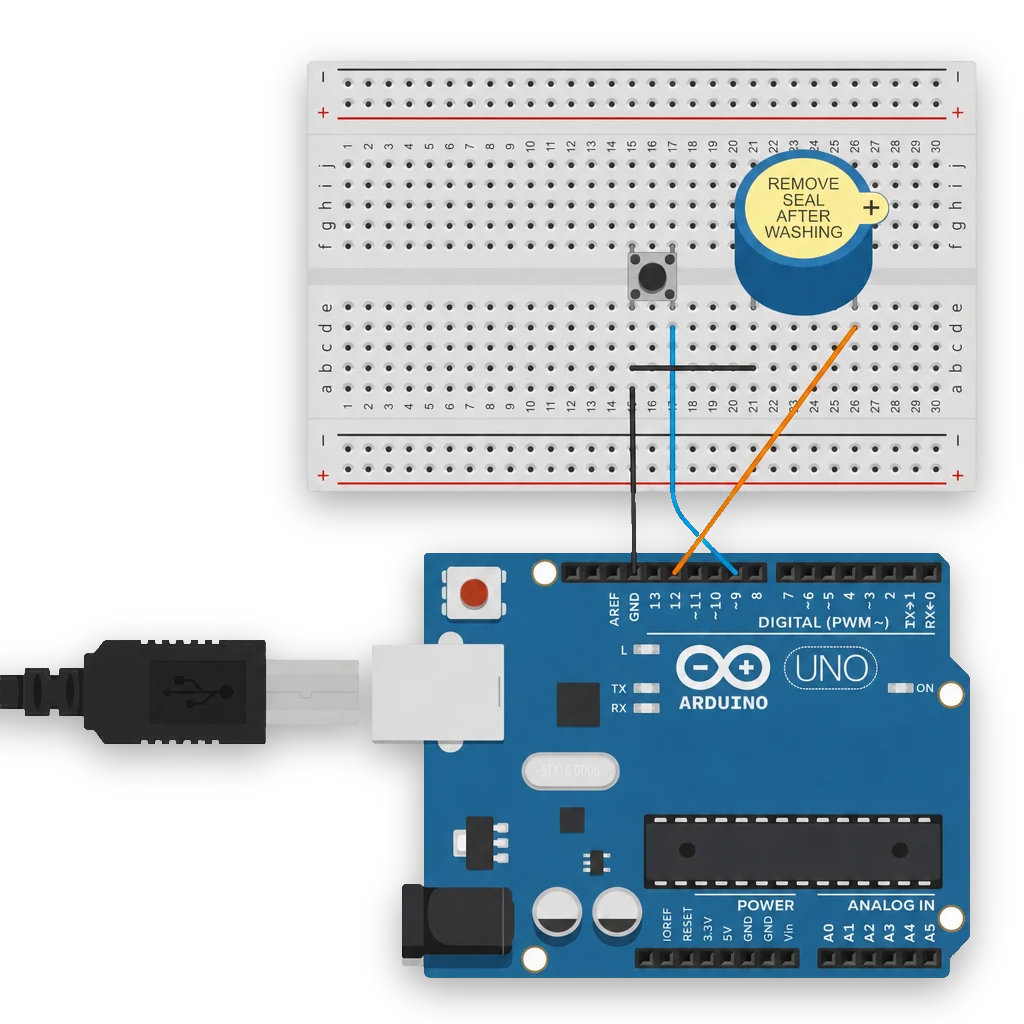

Aktiv buzzer — Arduinons röst

En aktiv buzzer behöver ingen frekvens från koden — den tjuter när den får ström. digitalWrite(buzzerPin, HIGH) = pip, LOW = tyst.

Larm-mönstret — flank-detektion

Det här mönstret återanvänds direkt i hackathon-projektet. En knapptryckning ska växla larmet — av/på, av/på — inte hålla det av så länge fingret är nere. Lösningen: reagera bara på flanken, ögonblicket när knappen byter läge.

const int knappPin  = 9;
const int buzzerPin = 12;

bool larmPaslaget = false;
int  lastState    = HIGH;

void setup() {
  pinMode(knappPin, INPUT_PULLUP);
  pinMode(buzzerPin, OUTPUT);
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  int state = digitalRead(knappPin);

  if (state == LOW && lastState == HIGH) {
    // fallande flank → toggla larmet
    larmPaslaget = !larmPaslaget;
  }

  digitalWrite(buzzerPin,   larmPaslaget ? HIGH : LOW);
  digitalWrite(LED_BUILTIN, larmPaslaget ? HIGH : LOW);

  lastState = state;
  delay(10);   // enkel debounce
}

Tre nyckelrader att förstå:

• if (state == LOW && lastState == HIGH) — bara sann i ett enda loop-varv per tryck. Det är flanken.
• larmPaslaget = !larmPaslaget — bool-toggle. Utropstecknet inverterar: true blir false och tvärtom.
• buzzerPin, larmPaslaget ? HIGH : LOW — kort if/else. "Om larmPaslaget är sant: HIGH. Annars: LOW."
